AÇIKLAMA:

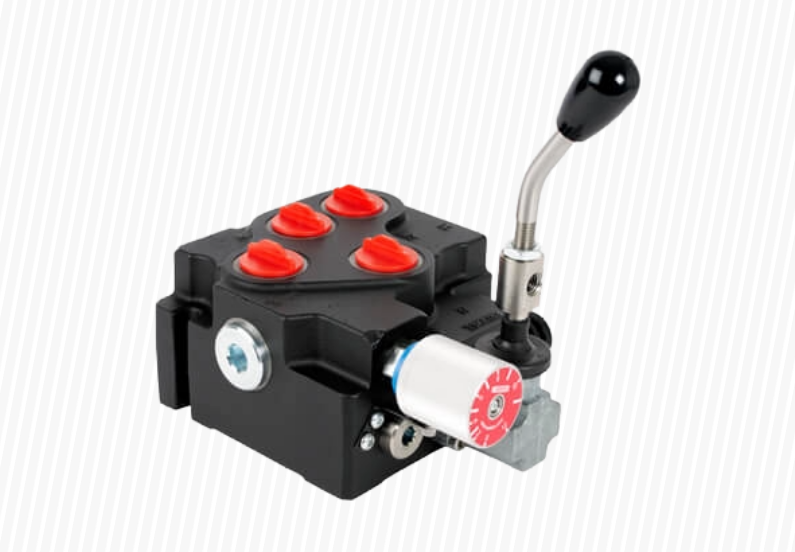

CV120, değişken öncelikli bir akış bölücü ile yön kontrol valfinin tek bir gövdede birleştirildiği oldukça kompakt bir valf sistemidir. Gerekli hortum ve rakor sayısını azaltarak hem maliyeti hem de boyutu düşürür, böylece çok daha kompakt bir kuruluma olanak tanır. CV120 akış kontrol ünitesi, başarısı kanıtlanmış VFD120 serisinin tasarım ve bileşenlerini kullanır; bu sayede yük basıncından bağımsız, kararlı ve mükemmel bir debi-basınç karakteristiği sunar. Yön kontrol elemanı, çeşitli kontrol seçenekleri ve tipleri mevcut olan sertleştirilmiş alaşımlı çelik sürgü (spool) kullanmaktadır.
Operasyonel Özellikler:
- Valf, tesisat bağlantısının yan veya üst kısımdan yapılmasına olanak tanıyan iki pompa girişine ve iki tank çıkışına sahiptir. Ayrıca, A ve B regüle portlarını koruyan tam debili, pilot kumandalı bir emniyet valfi (relief valve) içerir.
- A portundan tam giriş debisi ve B portundan regüle edilmiş (ayarlı) debi alma seçeneği mevcuttur. Bu özellik, bir portun tam pompa debisi gerektiren bir yürüyüş motorunu beslediği, diğer regüle portun ise ikinci bir motorun hızını kontrol ettiği uygulamalarda oldukça kullanışlıdır.
- HPCO (Yüksek Basınç Taşıma) rakoru kullanılarak valflerin seri bağlanması mümkündür. Hattın devamındaki valflerin kullanımı için bir HPCO (T1 portuna takılı) monte edilirse, HPCO çıkışındaki basıncı kontrol etmek için ikinci bir emniyet valfi gereklidir. Bu durumda iki emniyet valfi birbirinden bağımsız çalışır.
Teknik Özellikler:
-
- Maksimum Çalışma Basıncı: 250 bar'a kadar (3600 psi)
- Toplam Debi Kapasitesi: 120 L/dak (32 US gpm)
- Regüle Edilen (Ayarlı) Debi Kapasitesi: 95 L/dak'ya kadar (25 US gpm)
- Bağlantı Portları: BSPP ve SAE opsiyonları
- Malzeme Yapısı: Siyah boyalı Sfero Döküm (Ductile Iron) gövde içerisinde çelik bileşenler; Alüminyum ayar düğmesi
- Ağırlık: 8,9 kg (19.5 lb)
- Montaj: 2 Cıvata - M8 veya 5/16”
